簡介

隨著電動閥門的發展，國內外有很多知名閥門企業生產電動閥門，電動蝶閥是工業自動化控制領域中的重要執行單元。它屬于電動閥門和電動調節閥中的一個品種。廣泛用于紡織、電站、石油化工、供熱制冷、制藥、造船、冶金、輕工、環保等領域。該產品可用做管道系統的切斷閥，控制閥和止回閥。完整的手動控制裝置，電動或氣動傳動裝置，可以滿足不同工況多種條件。符合嚴格的質量要求，能夠較持久的應用。常用于冶金鋼鐵，船舶行業。

電動蝶閥適用于需要流量調節的場合。由于蝶閥在管路中的壓力損失比較大，大約是閘閥的三倍，因此在選擇蝶閥時，應充分考慮管路系統受壓力損失的影響，還應考慮關閉時蝶板承受管道介質壓力的堅固性。此外，還必須考慮在高溫下彈性閥座材料所承受工作溫度的限制。 蝶閥的結構長度和總體高度較小，開啟和關閉速度快，且具有良好的流體控制特性，蝶閥的結構原理適合制作大口徑閥門。當要求蝶閥作控制流量使用時，需要正確選擇蝶閥的尺寸和類型，使之能恰當地、有效地工作。 中線蝶閥通常，在節流、調節控制與泥漿介質中，要求結構長度短，啟閉速度快(1/4轉)。低壓截止(壓差小)，推薦選用蝶閥。 在雙位調節、縮口地通道、低噪聲、有氣穴和氣化現象，向大氣少量滲漏，具有磨蝕性介質時，可以選用蝶閥。 在特殊工況條件下節流調節，或要求密封嚴格，或磨損嚴重、低溫(深冷)等工況條件下使用蝶閥時，需使用特殊設計金屬密封帶調節裝置的三偏心或雙偏心蝶閥。

概述

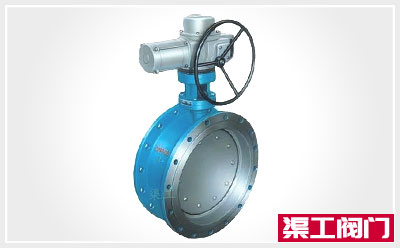

電動蝶閥是以電動執行器與蝶閥的結合而稱謂，相同需要的扭力配置以符合國際通用的ISO5211連接標準平臺以及互為的±5°微調，而達到精密協和。

執行器，電動執行器90°120°180°270°旋轉角行程扭力控制分為開關無源觸點反饋型/智能調節型，特殊環境防爆、隔爆型。硬質鋁合金殼體 執行電源DC24v 、AC220v、AC380v等可選。內置過熱保護、中控反饋信號，指示器透視窗口，附帶斷電應急手動裝置 防護等級IP67 底部安裝尺寸符合ISO5211/DIN3337國際標準 適應環境溫80℃，環氧樹脂涂層。詳細數據由供應商另行提供。

分類

常用的電動蝶閥有對夾式電動蝶閥和法蘭式電動蝶閥兩種。對夾式電動蝶閥是用雙頭螺栓將閥門連接在兩管道法蘭之間，法蘭式電動蝶閥是閥門上帶有法蘭，用螺栓將閥門上兩端法蘭連接在管道法蘭上。

工作原理

工作電源通常有:AC220V，AC380V等。輸入信號:4~20mA 0~10v等弱電信號。由調節型電動執行機構和閥桿連接調試好以后;以電能作為驅動力來驅動硬密封蝶閥閥板，作0~90°部分回轉運動。接收工業自動化控制系統的4~20mA信號來精確控制閥門開度，從而達到流量、溫度、壓力等不同工藝參數的調節和控制。

應用領域

主要應用于食品、環保、輕工、石油、化工、水處理、市政工程、造紙、電力、水處理等行業的工業過程自動控制系統中。

電動蝶閥適用于暖通與制冷行業，同時亦可用于工業領域、一般服務領域與水處理。

優點

缺點

安裝與維護
